피닝의 효과

피닝의 효과는 피닝부의 형상(라운드형태)과 기계적인 특성(가공경화) 및 스트레인(잔류압축응력)의 양상으로부터 나타나게 됩니다.
고주파 피닝장비인 HiFIT의 Pin은 규정된 반경으로, 용접 토우(toe)부분을 햄머링 합니다. 용접 토우(toe)부분에 라운드형태의 형상으로 변형시켜 잔류인장응력을 해소시킬 수 있습니다. 이는 표면의 소성변형 경계부에 피닝장비에 의해서 압축응력을 받게됩니다. 이 Pin에 의한 햄머링은 최대 2mm 깊이까지 영향을 줄 수 있습니다.
작용부하(acting loads)상에서 진동주파수의 세기에 따라 피닝부위의 잔류인장응력이 감소하여 마이크로 크랙의 형성 또는 전파를 막아줍니다.
결과적으로 균일하고 연속적인 피닝효과는 눈으로 확인 할 수는 없지만, 용접토우(toe)부에서 균일한 피닝라인을 눈으로 확인 할 수 있습니다.



주요 특징

▶ 용접부의 내피로성 80~100% 증가

▶ 용접 접합부의 내구성을 5~15배 증가

▶ 기존 구조물에 적용시에도 동일한 효과를 보장

▶ 고장력강에 적용시 매우 경제적으로 내구성 증가 가능(S355J2, S460N, S690QL 外)

▶ 경량화하여 전자세 처리가 가능

▶ 구석진 곳도 정확한 작업이 가능

▶ 1000건 이상의 노치인성 향상 관련 자료 확보
REFRESH-Research Report(ISBN 978-3-942541-03-9)(출처: www.syahl-online.de에서 무료배포)



응용 분야

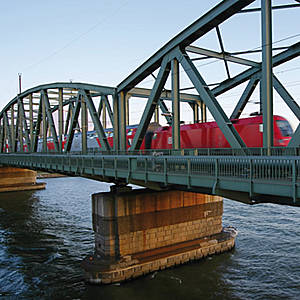

강교, 건축물, 크레인, 원자력 및 풍력발전소, 롤러코스터 外

강교	건축물	롤러코스터
크레인	풍력발전소

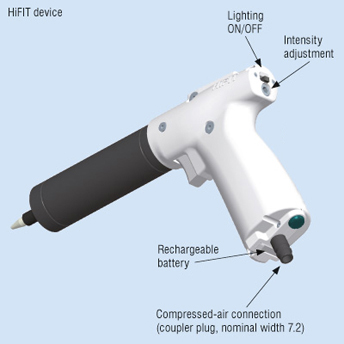

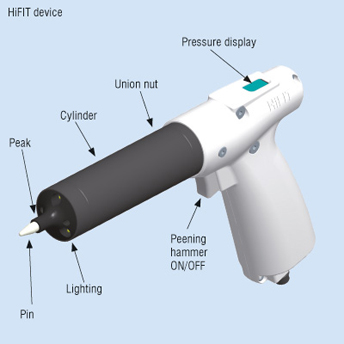

주요 기능

1. 매우 저렴하게 Pin 교체 가능

2. LED램프 내장(Lighting) ON/OFF 기능

3. 실시간 작동압력 확인 가능(Pressure display)

4. 정밀한 피닝 주파수 조절 가능(180~300 Hz)

5. 작업 후 피닝라인 육안으로 확인 가능(게이지를 이용해서 측정 가능)
