주요 특징

▶ 실시간으로 초음파 용접 시 진동신호를 계측하여 품질 평가 및 관리가능

- 용접중에 발생하는 소리에 따라 용접성이 다름을 예측

▶ 가속도센서 및 HMM알고리즘을 이용한 최첨단 평가시스템

▶ 초음파 용접 시 불량 여부 및 불량 유형의 실시간 판단 및 NG 출력 가능

▶ 초음파 용접 강도 예측(옵션)

▶ 측정결과 데이터의 자동저장 및 다양한 분석툴 제공



응용 분야

▶ 각형, 원통형, 폴리머 2차전지 및 각종 초음파 용접 품질 관리

▶ 전장품 생산공정의 용접품질 및 데이터 관리에 최적

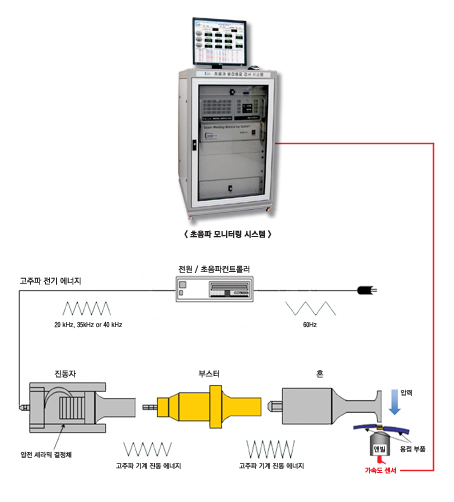

초음파 용접 시스템 및 모니터링 개요도

용접성 평가 순서도

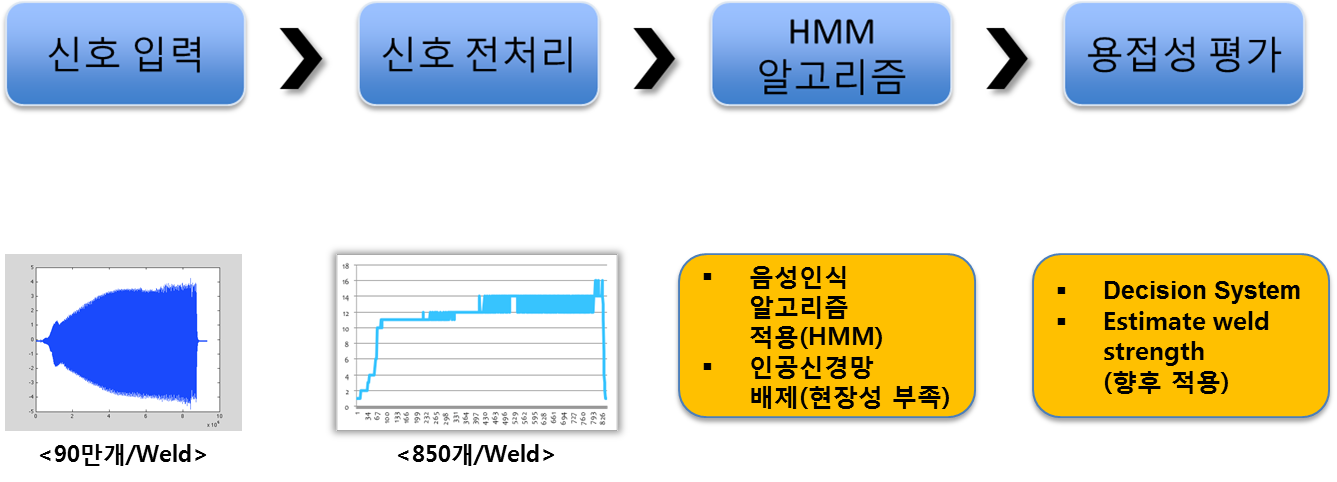

품질평가 알고리즘 일례

경험적으로 용접시에 발생하는 소리로 용접 품질을 유추할 수 있으며, 많은 용접 전문가들은 용접시 발생하는
소리로 용접 품질을 예측하기도 한다. 이를 바탕으로 초음파 용접 모니터링 시스템에 적용하였습니다.

[ 양부 판정 원리 ] 용접시 발생한 진동을 품질 판단 시스템에서 특징 파라미터를 추출하여 불량 유무를 판단

과도한 용접 양호한 용접 미용접 정렬불량 <SPECTROGRAM 일례>

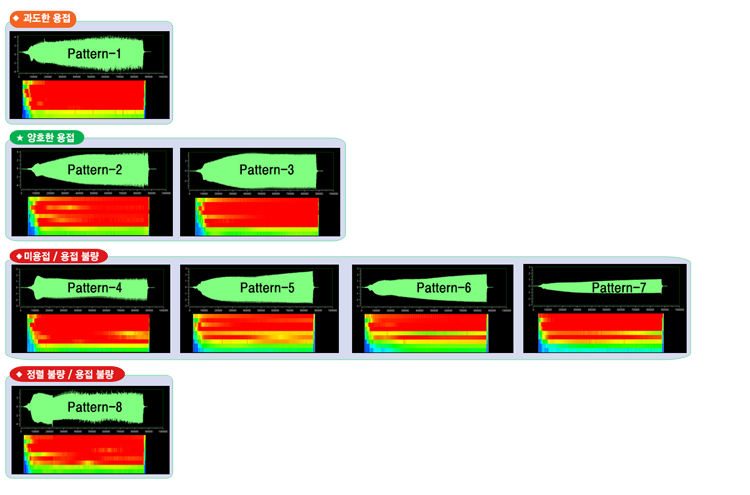

용접 유형별 패턴 분석 일례



실시간 품질관리 S/W일례

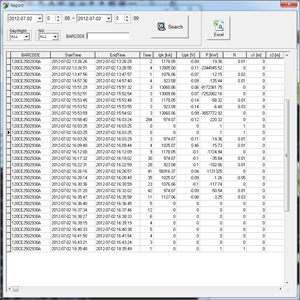

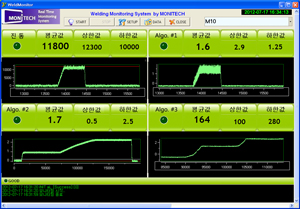

< 메인 화면 >	< DATA 리스트 >

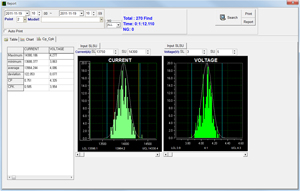

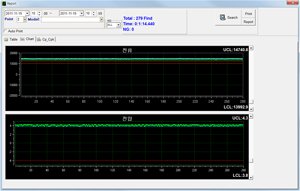

< 그 래프 >	< 공정 능력 지수 >
