주요특징
▶ 저항용접시의 전류, 전압, 가압력을 한대의 장비에서 동시에 측정 가능한 획기적인 신제품
▶ 한 손에 들어오는 크기로 휴대성 극대화
▶ 4행의 LCD채택 : 모든 측정결과를 한 화면에서 확인
▶ 내장 충전지 사용 : 별도의 전원이 불필요
▶ SD Memory 및 자체 데이터 저장기능 내장
▶ 측정 결과 데이터의 관리 및 분석을 위한 전용 소프트웨어 제공
▶ 교류(AC), 삼상정류식DC, 콘덴서식DC, 인버터DC 완벽지원
적용가능분야
- 자동차부품, 전자제품 제조시의 용접공정 관리의 필수장비
- 용접결과 데이터 수집 및 분석관리 (DATA관리 소프트웨어 제공)
- 용접장비의 실제 출력을 주기적으로 점검 관리시 탁월한 성능 발휘
- 용접기 자체 검 교정용 장비로 활용 가능
- 5 star 및 SQ심사용으로 필수장비
스폿용접 공정시 생산제품의 품질을 향상시키기 위해, 용접시 전류, 전압, 가압력 3가지 변수를 측정하여, 불량품의 원인분석이 가능하도록 도와주는 장비입니다. 최대
한 장비의 이동성을 향상시키기 위해 최대한 소형화 하였으며, 용접기 자체 검교정
장비로 활용이 가능합니다. |
전류, 전압 전용 측정 장비로, 측정값은 자동으로 대용량 SD메모리에 저장됩니다.
측정된 데이터를 관리, 분석이 가능하도록 전용소프트웨어가 제공됩니다.
스폿 용접기의 전류범위를 3단계(2,20,200kA)로 나누어 정확한 측정이 가능합니다.
교류(AC), 삼상정류식DC, 콘덴서식DC, 인버터DC를 완벽하게 측정합니다.
다단 통전시 각 통전별로 측정값을 나타내 줍니다.
업슬로프(Upslope) 구간 삭제기능이 있어 정확한 결과값을 얻을 수 있습니다. |
 |

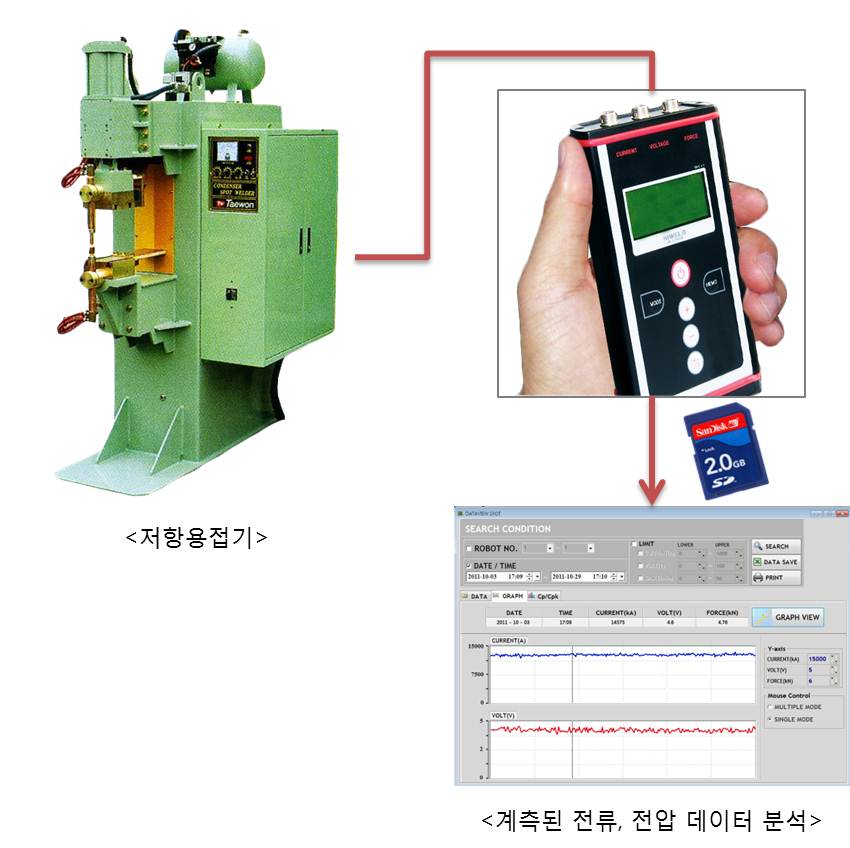

| < WEH-2000 > |
전류 + 전압 측정용 장비의 모든 기능에 아래의 기능이 추가 됩니다.
한대의 장비로 전류, 전압, 가압력까지 측정이 가능
가압력 측정 범위 최대 2,000Kgf까지 측정이 가능합니다.
가압 초기구간 삭제기능 및 계산 구간내 peak, 평균 측정 기능등 다양한 기능을 보유 합니다.
 |

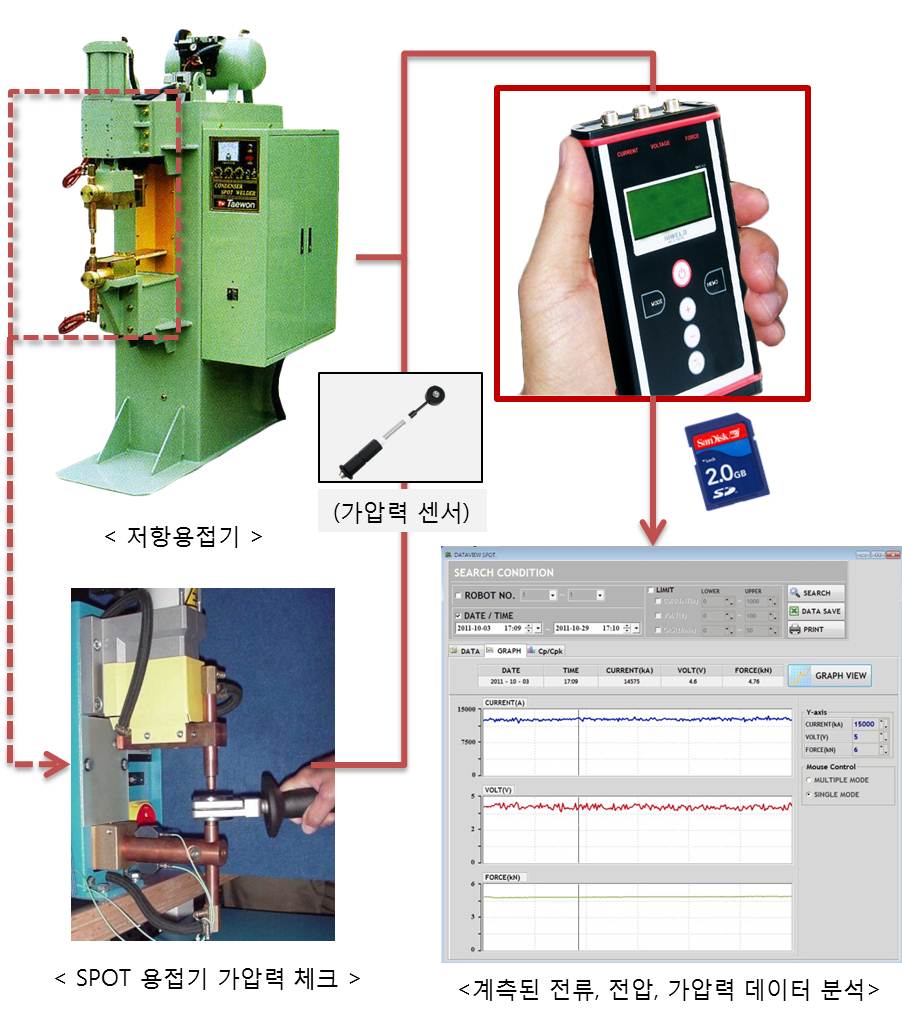

| < WEH-3000 > |
소프트웨어
저항 용접중 Welding Expert : HANDY를 이용하여 전류, 전압, 가압력을 계측 할 수
있습니다. 계측된 데이터는 SD memory 에 자동저장 되며 이 데이터를 일반 PC에서
읽을 수 있도록 전용프로그램을 이용하여 DB파일로 변환 할 수 있습니다. 이 변환된 데이터는
관리하기 쉽도록 데이터리스트 형태로 보여주며, 정규분포곡선 및 공정능력지수를
클릭한번으로 계산 할 수있습니다. 그리고, 최종 보고서 출력까지 가능합니다.
| < ARC / SPOT 선택 화면 > |
< 엑셀 파일 DB파일로 변환 > |
|
|
| < DB 리스트 > |
< 계측 데이터의 그래프 > |
 |
|
| < Cp, Cpk 공정능력지수 > |
< 보고서 출력 > |
주요사양
 |
ITEM |
SPECIFICATION |
| 크기(mm) |
105(W) X 170(D) X 45(H) |
| 중량(Kg) |
0.8 |
| 입력(충전/사용) |
AC 100/220V, 50/60Hz (Free Vlotage) |
| 계측 채널 |
전류, 전압, 싸이클타임(용접시간), 가압력 |
| 전류 범위 |
AC: ± 200 kA, DC: 1~200kA |
| 전압 범위 |
AC : ±10 V, DC : 0 ~ 10 V |
| DATA 저장 |
SD Memory |
| 가압력 범위 |
Max. 2 Ton |
| 기타 |
- 전류, 전압, 용접시간, 입열량, 가압력을 한대의 장비로 측정가능(멀티형)
|
| ※ 사전에 사양의 협의가 필수적임 |
|
